電気工事のボンド線とは何か！材料選定と施工ミス例も紹介

「電気工事でボンド線は本当に必要なのか」「省略できるケースとその判断基準が知りたい」「接地との違いがあいまいで不安」そう感じたことはありませんか。特に第二種電気工事士の技能試験や現場施工で、ボンド線の取り扱いは合否や安全性に直結する重要な知識です。



実は、金属管や金属製ボックスの接続時において、ボンド線の有無は感電や火災などの重大なリスクを回避するために必要な安全対策です。しかし、すべてのケースで必ず施工しなければならないわけではありません。JISや内線規程では、施工条件により省略が認められるケースもあり、誤解や思い込みで省略すると欠陥扱いになることもあります。



本記事では、ボンド線の基準と材質選定、施工方法、そして省略可能な条件までを解説します。

ボンド線の意味と定義！なぜ必要なのかを初心者にもわかりやすく解説



ボンド線とは、電気設備において金属管やボックスなどの金属製部品同士を電気的に接続する導体のことであり、電気工事士の実務や第二種電気工事士試験などでも頻繁に登場する重要な用語です。主に感電防止や漏電対策として使用され、電気回路とは独立して動作します。これにより、万一の絶縁破壊や配線の不良が発生しても、人体への電流流入や火災リスクを未然に防止することができます。



通常、電気設備でのボンド線の目的は、安全性の確保にあります。たとえば、金属管とアウトレットボックスが機械的には接続されていても、電気的な導通が確保されていないと、感電や漏電事故の原因になります。そのため、ボンド線を設置して金属製部分を電気的に接地し、万一の電流流出に備えることが内線規程や電気設備技術基準でも定められています。



また、現場ではねじや端子台を利用して接続するケースも多く、施工時には導通確認試験が必須となります。導通が不十分であれば、感電事故や設備損傷のリスクがあるため、確実な接続と施工後のチェックが求められます。特に感電事故や火災などの重大リスクに直結するため、省略は絶対に避けるべきです。



アース線との違いとは？混同されやすい2つの線を徹底比較



ボンド線とアース線は混同されがちですが、役割も接続箇所も異なります。アース線は電気回路の保護接地として使用され、電流が異常時に地面へ逃げるルートを確保するものであり、コンセントの緑線が代表例です。一方、ボンド線は金属製の非電気回路部品同士を接続することで、等電位化し感電や電圧差を防ぐことが目的です。



下記の比較表は、両者の違いをわかりやすく整理したものです。



比較項目	ボンド線	アース線
主な役割	金属部品間の導通確保と等電位接続	地面との接続による電流逃し
接続対象	金属管、ボックスなど電気回路外の部品	電気機器の接地端子、コンセント等
使用例	アウトレットボックス、配線ダクトなど	家庭用電気製品、分電盤など
試験項目	導通試験	接地抵抗試験
省略の可否	不可（内線規程で明記）	条件付きで省略可能



電気工事でボンド線を使用する具体的な理由と施工時の注意点



電気工事においてボンド線を使用する主な理由は、電気的接続が不完全な部分を補強し、事故を未然に防ぐことにあります。たとえば、厚鋼電線管やアウトレットボックスなどは、ネジ締めだけでは電気的な導通が不十分なことがあり、電圧差による感電リスクや接触不良が発生する可能性があります。



施工現場では以下のようなケースでボンド線の使用が義務付けられることが多くあります。



• 金属管と金属ボックスの接続部
• 電線管の途中で分岐や接続が発生する箇所
• 接地抵抗が規定値を超える場合の補助接地



ボンド線の取り付けには、専用のボンドクリップやねじ止め金具を用いて、確実な機械的固定と電気的導通が確保されなければなりません。使用される材料は銅製が基本で、導電性・耐腐食性・耐久性の観点から選定されます。



また、第二種電気工事士の技能試験では、ボンド線の正しい取り付け手順や導通確認の方法が頻出であり、施工ミスを防ぐために以下のポイントに注意が必要です。



• 接続点に酸化被膜がないことを確認
• ワイヤーブラシで表面処理後、適正トルクで締付け
• 施工後は必ずテスターで導通確認を実施

技能試験でのボンド線の正しい作り方・取付方法と欠陥ポイント



技能試験で評価されるボンド線施工の基本は、輪作り、ねじ止め、余長処理の3つです。まず輪作りでは、芯線を適正な径に整え、時計回りに均等な円形を形成することが求められます。方向を間違えたりサイズが合わなかったりすると、端子に正しく収まらず欠陥判定につながります。次にねじ止めですが、適度な締め付けが必要で、緩すぎれば導通不良、締めすぎれば芯線が切断される可能性があります。適切なトルク感覚は実践的な練習で養うのが一番です。余長についても審査対象となっており、ボンド線には最低でも30ミリ程度の余裕を確保するのが望ましく、短すぎると点検時に再施工が困難になります。



以下に、技能試験でよくあるボンド線の施工項目と評価基準をまとめました。



評価項目	良い例	欠陥例
輪作り	均等でねじ方向に沿った円形を形成	ゆがみ、逆方向、サイズ不一致
ねじ止め	締め付け適正で導通良好	緩み、締めすぎによる芯線破損
余長	約30ミリの余長確保で再施工も可能	短すぎて点検不可、長すぎて配線干渉
芯線被覆処理	適切に剥離し芯線に傷なし	被覆残し、芯線に傷や変形あり
導通確認	測定器で導通チェック済みで安全性を担保	導通不良や抵抗過大により欠陥扱い



ボンド線の欠陥判定を回避するための具体例と施工動画紹介



技能試験においてボンド線が原因で不合格となるケースには明確な傾向があります。輪作りの向き間違い、芯線の余長不足、被覆処理ミスなどが主な理由です。特に輪の向きを反対にしてしまうミスは毎年多数報告されており、これは見た目では一見気づきにくいため、模擬施工の段階から指摘を受けることが大切です。



また、実技での評価は一発勝負のため、動画での確認も極めて有効です。技能試験対策サイトやYouTubeなどで提供されている施工動画は、良い例と悪い例を並列で解説しており、手元の動きや配線の扱い方が視覚的に学べます。特にボンド線の取り回しや、ボックス接続時のネジの位置など細かいコツを実際に映像で確認できるのは、紙面だけでは得られない学習効果があります。



受験者の中には、ボンド線がある問題は難易度が高いと感じて敬遠する人もいますが、むしろ正確な手順とパターンを習得すれば安定して得点できるパートです。欠陥を避けるためには、作業の一つひとつに根拠を持ち、再現性のある施工が求められます。ボンド線の施工はただの義務ではなく、電気の安全性を守る根幹部分であることを理解しながら、合格を目指して丁寧に仕上げていくことが大切です。

アウトレットボックス・電線管への正しいボンド線取付方法



住宅や事務所、工場といった各種建築物において、アウトレットボックスや金属電線管に対するボンド線の取り付けは、電気工事士の基本作業として重要です。電気工事士試験でも頻出のテーマであり、導通の確保や感電・火災リスクの回避という観点からも、安全性の根幹を支える工程といえます。



ボンド線の取付には、端末の皮むき処理から圧着端子の選定、固定用ねじのトルク管理まで、多くのチェックポイントがあります。特に、金属製のアウトレットボックスに取り付ける際には、電線接続部とボンド線との接地抵抗が規定値以内であることを確認し、施工後の検電が義務づけられています。また、ボンド線の長さや太さも規格により定められており、一般的には1.6mmまたは2.0mmの銅線を使用するケースが多く、長さについても必要最低限かつ緩みを避ける形状に整える必要があります。



厚鋼電線管やラジアス・フランジへのアースボンド施工法



厚鋼電線管や特殊構造の配管であるラジアスベンドやフランジ部分へのアースボンド施工には、標準的な工事よりも高い技術力と専用部材の理解が求められます。電気設備の中でも構造的負荷がかかりやすいこれらの部位では、接続不良が漏電や火災、機器損傷の引き金となるため、アースの確実な導通が極めて重要です。



ラジアス部には柔軟性と追従性に優れたスリーブ型のアース端子が有効で、被覆付き銅線を用いた施工が主流です。フランジ部では、専用のアースボンド用クランプを用いて、管と管の接続部に強固な導通を確保します。これらにおいても、ボンド線と管体間の接触面積を十分に確保し、ねじの締付トルクもJIS規格に準拠した値で行うことが推奨されます。



次の表は、配管種別ごとの推奨アースボンド方法を比較したものです。



配管種別	推奨ボンド線径	推奨取付金具	注意点
厚鋼電線管	2.0mm	圧着端子＋Mネジ固定	接地抵抗値測定を必ず実施
ラジアスベンド	1.6〜2.0mm	スリーブタイプ端子	曲率に沿わせて緩みなく固定
フランジ継手	2.0mm	専用クランプ金具	クランプ部の防錆処理と増締めの徹底



現場での実務事例！成功・失敗例から学ぶ導通トラブルと対策



実務においては、ボンド線の不適切な処理が感電事故や設備損傷につながるケースも少なくありません。特に経年劣化による酸化やねじの緩みによって接地抵抗が増加し、電位差が生じて金属部分に電流が流れることで感電や漏電のリスクが高まります。



ある事例では、金属製アウトレットボックスと電線管を接続する際、ボンド線の接続が省略されていたため、雷サージによる機器破損と漏電遮断器の誤動作が発生しました。対策として、全系統に導通確認テストを実施し、抜けのないボンド接続を再構築することで再発防止を図ることができました。



一方、成功事例としては、工場の配線リニューアル時に全ボンド線を新規で施工し、各系統で導通試験をクリアしたうえで配管内の絶縁抵抗も測定。これにより、施工後5年以上が経過しても導通トラブルは一度も発生していません。

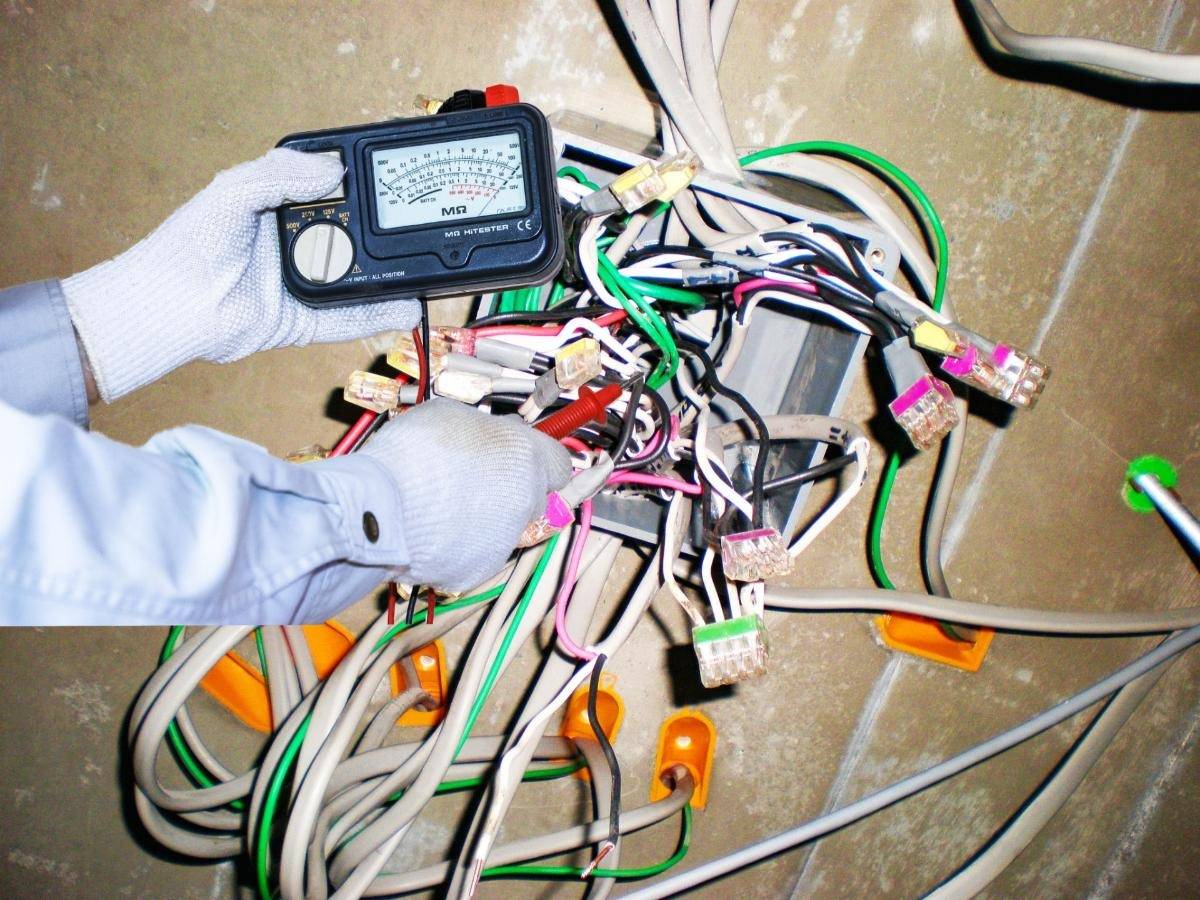

現場でのポイントは、見えない部分での導通確保が信頼性に直結するという認識を持ち、接地確認テスターやメガーといった検査機器を活用して“見える化”を行うことです。ボンド線の役割は単なる導通線ではなく、作業員やユーザーの安全性を支える最前線であることを忘れてはなりません。

ボンド線の太さ・材質はどう選ぶ？規格と実務の選定ポイント



電気設備の安全性を確保するうえで欠かせないのが、ボンド線の正確な選定です。まず、JIS規格においては、電線の材質には主に軟銅が使用され、太さは設置する金属管や金属製ボックスの電流容量に応じて定められています。例えば、金属管の直径が19mm以下であれば、2.0mmの単線銅線が使用されるケースが多く、屋内配線ではこの基準が一般的です。



しかし、実務の現場では、JISに準じながらも、より柔軟な判断が求められます。屋外や湿気の多い場所では、耐食性に優れた撚り線やビニル被覆付きの銅線が選ばれることもあり、これは絶縁性と作業性を高めるための工夫です。また、配線距離が長い場合や高負荷機器の接地を伴う場合には、電流容量に対して余裕を持たせた太さが必要とされるため、実務では2.6mm以上の線が採用されることもあります。



耐食性や柔軟性の観点からは、ニッケルめっきやスズめっきされた銅線も有効です。これらは特殊環境下や設備の長寿命化を狙った施工に適しており、価格は割高ながらも長期的なメンテナンス性を重視する施設に導入されています。施工現場では、被覆の有無、柔軟性、腐食環境、結線端子との相性といった複数の要素を同時に考慮し、仕様書と現場環境に応じて材質と太さを選定することが求められます。



ボンド線の省略が認められる条件とは？ガイドラインと実務判断



電気工事におけるボンド線は原則必須ですが、内線規程や電気設備技術基準に基づいて一部省略が認められるケースも存在します。特に金属管と金属製ボックスが確実に接続され、かつ導通が明確に確認できる場合には、ボンド線の追加施工は不要と判断されることがあります。



たとえば、ねじ接続された金属製ボックスと金属管が電気的に連結されており、抵抗値が一定基準（おおむね0.1Ω以下）を下回っている場合には、ボンド線の省略が許容されるという指導が多くの現場でなされています。ただし、この確認にはメガー試験や導通テストの実施が必須となり、電気工事士の技術的な判断と測定記録の残存が求められます。



一方で、塗装されたボックスや腐食が進行している金属管など、電気的接続に疑義がある場合は、原則としてボンド線を確実に設置する必要があります。特に感電や火災リスクが高い湿気の多い場所や屋外配線では、接地の確保が安全性の根幹となるため、省略は推奨されません。



以下は、ボンド線の省略可否を現場で判断する際の基準を視覚的にまとめたものです。



判断基準項目	省略可能なケース	要施工のケース
金属管とボックスの接続方法	ネジ接続で導通良好	接続部が緩い・塗装やサビによる導通不良
導通試験の結果	抵抗値0.1Ω以下で安定	測定不可・基準値を超過
使用環境	室内・乾燥環境・短距離配線	湿気多い環境・屋外・高電流負荷の機器が接続される
規定記録の有無	測定結果と写真が残されている	測定記録なし・工事監理者の判断不明
接地ルートの重複性	他の確実な接地が存在している	単一接地でボンド線が唯一の接地経路

ボンド線の役割は、電気工事における安全性の確保に直結する重要な要素です。特に金属管や金属製ボックスの接続部分では、導通不良による感電や火災を防ぐため、確実な接地経路を設ける必要があります。そのため、第二種電気工事士試験においても、ボンド線の取付方法や省略基準は頻出のポイントとされ、正確な理解が不可欠です。



実際の現場では、すべてのケースでボンド線が必要なわけではなく、JISや内線規程により省略が認められる条件もあります。例えば、金属ボックスと電線管が機械的にしっかり固定され、導通が確保されている場合は省略可能ですが、その判断には知識と経験が求められます。誤って省略すれば、検査で欠陥とされるリスクもあります。



施工に使用する材料も重要です。銅線の太さや材質、取り付けねじの選定、導通確認の手順など、各工程において正確な知識と丁寧な作業が求められます。たとえば、接続部分に絶縁処理が不十分であると、漏電や感電事故の可能性もあるため、十分な注意が必要です。



この記事では、技能試験対策から現場施工まで、ボンド線に関する基礎から応用までを解説しました。省略基準や施工例を把握することで、感電や火災といった損失を未然に防ぐことができます。安全性を高め、確実な電気工事を行うために、知識のアップデートと継続的な理解の深化が不可欠です。

Q.アース線とボンド線の違いを簡単に教えてください
A.アース線は機器の漏電を地面へ流すための線であり、電流の逃げ道として設置されます。一方でボンド線は、金属管や金属ボックスなどが接触不良を起こさないように電位差をなくし、導通を確保するためのものです。両者は目的と設置箇所が異なり、混同すると感電リスクや施工不良を招く恐れがあります。特に第二種電気工事士技能試験では混同がよく見られるポイントのため、違いを正しく理解することが合格のカギとなります。



Q.ボンド線を省略しても問題ないケースはありますか
A.はい、一定の条件を満たす場合にはボンド線の省略が認められています。たとえば、金属製ボックスと電線管が機械的にしっかり接続され、かつ導通確認済みである場合などは、省略可能とされるケースです。ただしこれは内線規程や施工基準によって明確に定義されており、現場の判断だけで省略すると欠陥扱いとなる恐れがあります。施工者の判断だけで省略するのではなく、必ず技術基準や規格を参照してください。



Q.DIYでボンド線を取り付けることは可能ですか
A.原則として、ボンド線の取り付けを含む電気工事は有資格者による施工が必要です。特に導通確認やねじ締結、絶縁処理など専門的な技術が求められるため、第二種電気工事士以上の資格が必要となります。無資格でのDIY施工は法的にもリスクがあり、感電や火災の原因になりかねません。仮に材料が市販されていても、配線方法や接続処理を誤ると重大な事故につながるため、施工は必ず資格を持つ電気工事士に依頼することが推奨されます。
