電気工事の配線について、DIYで可能な範囲と資格が必要になる場合を解説

電気工事の配線で「どの電線を使えばいいのかわからない」「結線が間違っていたら感電するのでは」と悩んでいませんか。

屋内配線や分電盤の接続、コンセントの設置など、家庭内でも身近な作業に思える電気工事ですが、実はその多くに資格や法令が関わっており、誤った施工は火災や感電といった重大な事故を招くリスクがあります。スイッチやブレーカーまわりの電流や絶縁処理に関するトラブルは、事例としても数多く報告されており、器具の配置や電線の固定方法ひとつにも明確な基準が存在しています。



屋内配線の正しい流れや必要な工具、結線方法から施工後のチェックまで、安全で確実な施工を行うための実践的な情報をお伝えします。配線ミスによるショートや漏電を防ぎ、照明器具やコンセントを安心して使用できる環境を実現したい方は、ぜひこの先の情報をご確認ください。トラブルの予防策だけでなく、正しい電気設備の知識まで手に入ります。

住宅やオフィス、商業施設などで使用されている電気は、配線工事というプロセスによって正確かつ安全に供給されています。配線工事の目的は、電力を安定して機器や照明に届けることであり、そのためには専門的な知識と法的な基準を満たした設計と施工が不可欠です。電気工事の基本構成を理解することで、工事の全体像が把握でき、依頼時の判断やDIYの可否も明確になります。

電気工事は大きく分けて、電源供給系統、幹線配線系統、局所配線系統の三つの要素から構成されています。電源供給系統は、電力会社から引き込んだ電気を建物内に供給する最初の部分で、引き込み線や主幹ブレーカー、電力量計などが含まれます。幹線配線系統は、建物内の複数の回路へ電気を分配するためのもので、幹線ケーブルや分電盤、幹線用のブレーカーが使われます。そして、局所配線系統は、実際の機器や照明などと接続される末端の部分で、コンセントやスイッチ、照明器具、通信配線などが含まれます。



これらの構成に加えて、安全を確保するための保安・制御機器も重要です。漏電遮断器やアース線、接地工事といった装置により、感電や漏電、火災などの事故を未然に防ぐ役割を果たします。

電気配線工事は、単なる「線をつなぐ作業」ではありません。建物の構造や用途、使用する電気機器の特性を考慮して設計・施工する必要があるため、高い専門性が求められます。オフィスビルでは、部署ごとに電力消費量が異なるため、フロアや部屋ごとに回路を分けることで効率的な電力管理が可能になります。住宅においても、リビング、キッチン、寝室、水回りなどの空間ごとに分けておくことで、利便性や安全性を高めることができます。



配線の施工方式も様々で、露出配線や隠ぺい配線、天井裏ラック配線、床下配線などがあり、建物の条件や美観、安全性などを考慮して最適な方法が選ばれます。露出配線はモールを使って壁や天井に沿わせる方法で、リフォーム時や仮設で用いられることが多いです。隠ぺい配線は壁の中や天井裏にケーブルを通す方法で、仕上がりが美しく、新築やフルリフォーム時に適しています。

電気配線では配線図の作成と回路の分け方も重要なポイントです。照明とコンセントを同じ回路にすると、同時使用によって電力の負荷が高まり、ブレーカーが落ちやすくなることがあります。そのため、電子レンジやエアコン、洗濯機など電力消費が大きい機器には専用回路を設けるのが一般的です。

代表的な電気配線の種類

電気配線には多くの種類が存在し、それぞれ使用目的や環境に応じて適切に選定されます。配線の種類を正しく理解することは、安全な施工や長期的な運用、トラブル防止に直結します。住宅やオフィス、商業施設など、用途に応じた配線選びが求められます。

電線の種類	主な用途	特徴	使用電圧目安	柔軟性	備考
VVFケーブル	屋内配線（住宅）	平形で施工性が高く住宅の定番	600V	低	固定配線に使用
IV電線	分電盤内・器具配線	単芯で柔軟性があり加工しやすい	600V	高	配線ダクトに最適
CVケーブル	幹線・電力供給	絶縁性と耐候性に優れ屋外対応	6000Vまで	中	埋設や屋外に使用
EM-EEF	低煙・難燃仕様	環境対応型、火災時の有毒ガス低減	600V	中	学校・病院などに多い
VCTFケーブル	電気機器の接続	丸形、柔らかく移動機器にも適応	300V	高	コンセント接続にも

上記のように、VVFケーブルは住宅の配線で最も多く使われており、天井裏や壁内などの固定配線に最適です。一方で、可動部に近い場所や配電盤内などでは、より柔軟なIV線が使用されます。屋外や高圧用途にはCVケーブルが適しており、耐候性や耐水性に優れています。



電気配線では「どのケーブルをどこで使うか」を誤ると、火災や感電といった重大な事故に繋がります。そのため、用途に応じて電線の絶縁体や許容電流、温度範囲、施工方法に至るまで細かく確認することが重要です。

色による識別も重要なポイントです。日本の電気配線では、黒が電源（プラス）、白が接地側（マイナス）、赤や青は三相電源、緑・緑黄はアース用など、色によって役割が定められています。



色別の電線識別例

色	役割	注意点
黒	電源線（L）	主電源であり感電リスクが高い
白	接地側（N）	中性線、他の線と間違えないように注意
赤	三相のL2または副電源	特定用途に使うため混在しないようにする
緑	アース（接地）	必ず接地端子に接続すること
緑黄	アース（欧州準拠）	海外製機器では緑黄が主流

これらの知識は一般ユーザーでも最低限理解しておくと、DIYや業者依頼の際に不安なく進めることができます。



資格が必要な工事・DIY可能な工事の線引き

日本国内では電気工事の一部に法的な資格が必要です。配線工事といっても、誰でも自由に行える作業と、法令によって制限される作業が存在します。この線引きを理解していないと、たとえDIYのつもりでも違法行為に該当してしまうリスクがあるため、非常に重要なポイントです。

資格名	できる作業内容	制限	主な用途	難易度
第二種電気工事士	住宅・小規模店舗の600V以下の屋内配線工事	屋外や高圧は不可	戸建て・集合住宅	中
第一種電気工事士	ビル・工場などの大規模工事も可能	高圧系統には制限あり	施設・事業用	高
工事担任者（AI・DD）	通信線・電話線などの弱電工事	電力配線不可	ネット回線・電話工事	低
認定電気工事従事者	一定条件下の高圧受電設備も対応可	制限付き認定資格	工場・事業所の電源系統	高

一方で、DIYでできる作業には制限があります。次のような内容は、資格がなくても行える範囲とされることが多いですが、施工ミスによる火災や感電事故のリスクもあるため、慎重な判断が求められます。



DIYで対応可能な作業例

• コンセントプレートの交換
• 照明器具の取り替え（引掛シーリング使用）
• モールを使った配線の外観補修
• 配線器具のカバー交換



ただし、電線の結線や新設、分電盤の増設、スイッチ類の配線変更などは、明確に「電気工事士の資格が必要」な作業となるため、無資格での施工は違法行為となり罰則の対象にもなります。



資格なしで工事をした場合の主なリスク

• 感電事故による負傷
• 火災や漏電の発生
• 保険適用外になる
• 法的処分（罰金・行政処分）

安全性と法令遵守のためにも、自己判断での工事は控え、資格保有者や登録業者に依頼することが最善です。



配線工事に関連する法律・ルールと遵守すべき技術基準

電気配線工事を行う際には、必ず法律・技術基準を遵守しなければなりません。日本国内では、「電気事業法」「電気工事士法」「内線規程」などが主な法的根拠として定められており、これらに従って設計・施工が行われます。

主な法律・規程とその目的

法律・基準名	主な内容	管轄
電気事業法	電気の安全供給と電力の品質維持	経済産業省
電気工事士法	工事従事者の資格要件と業務範囲の規定	経済産業省
内線規程	住宅・施設内の配線方法と安全基準の詳細	日本電気協会
消防法	感電や火災を防ぐ設備の設置・施工方法	消防庁



内線規程は、配線の経路、絶縁、接地方法、許容電流など技術的な内容を詳細に規定しており、現場の電気工事士にとっては必読の実務マニュアルとされています。

施工業者に依頼する際は、必ず「登録電気工事業者」であるかを確認し、工事計画書や設計図に沿って施工が行われているかをチェックすることが大切です。

電線の通し方と配線の固定方法（天井・床下・壁内）

配線工事における電線の通し方と固定方法は、仕上がりの美しさだけでなく、安全性とメンテナンス性にも大きく影響します。天井裏や床下、壁内など、建物の構造に応じて最適な手法を選択することが不可欠です。



配線を通す際は、まず建物の構造材との干渉を避け、電線が傷つかないようルートを決定します。通線には通線ワイヤーやフレキシブルシャフトといった専用工具が使われ、施工性と安全性が高められます。

施工場所	特徴	注意点	主な使用箇所
天井裏	高所で視認性が悪いが配線スペースが広い	踏み抜き・天井材の破損に注意	ダウンライト、エアコン
床下	湿気や狭さがあるが移設が比較的容易	防湿処理や断熱材への対応が必要	床コンセント、ルーター配線
壁内	美観を損ねず施工できる	石膏ボード貫通や木材との干渉回避	スイッチ、コンセント

電線を通したあとは、しっかりと固定することが重要です。固定にはステップル、サドル、モール、インシュロックなどが使われます。固定間隔は通常30cm〜40cmが推奨されており、緩みや垂れを防ぐことが目的です。天井裏など見えない箇所では、後々の点検時にも位置がわかるようマーキングを行うことが推奨されます。



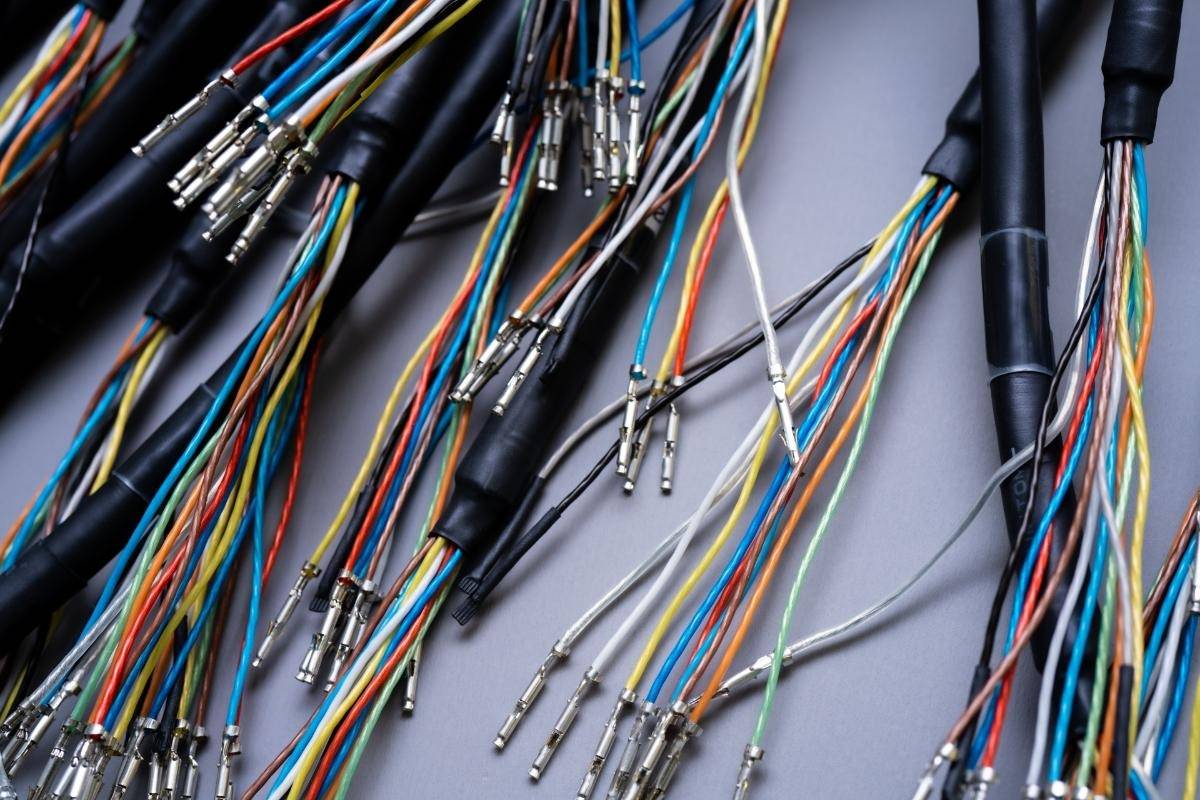

電線の結線・接続方法（差込型コネクタ／圧着端子）

配線工事における結線や接続の正確さは、施工後の安全性に直結します。結線不良や接触不良は、発熱や火災の原因になるため、法令や規格に準じた正しい方法で作業を行うことが求められます。

電線の接続にはいくつかの方法がありますが、代表的なものは「差込型コネクタ」「圧着端子」「ねじ式端子接続」の3つです。それぞれに適した用途と特徴があり、施工環境に応じて使い分ける必要があります。

接続方法	特徴	主な用途	メリット	注意点
差込型コネクタ	電線を差し込むだけで簡単に接続できる	照明、コンセントの中間接続	工具不要で作業が早い	抜き差し不可、太さ制限あり
圧着端子接続	圧着工具で端子に電線を固定	機器配線、盤内結線	確実な接続、長寿命	圧着ミス防止に熟練必要
ねじ式端子接続	ビスで電線を固定	ブレーカー、分電盤	強固でメンテナンス性が高い	過トルクに注意



差込型コネクタは主に一般住宅の配線作業で使用されることが多く、施工性に優れている反面、誤ってサイズの合わない電線を差し込むと緩みやすくなり、発熱の原因になります。使用前には対応サイズと電線種別（単線／より線）を必ず確認する必要があります。

一方、圧着端子による接続は、電線を銅線が見えるまでストリップし、適切な端子に挿入後、圧着工具で圧着します。このとき、JIS規格に適合した工具と端子を使用することが求められます。圧着マークの有無や圧着強度は目視で確認し、必要に応じて試験器で導通確認も行います。



施工後の通電確認とテスターの使い方

配線工事が完了したあとは、必ず通電確認を行い、正しく電気が流れているか、接続ミスがないかをチェックする必要があります。この工程を怠ると、感電事故や機器の破損を引き起こす恐れがあるため、作業完了後の通電確認は配線工事の品質を保証するための必須作業といえます。



電気測定に使用する代表的な機器

機器名	主な用途	特徴	初心者向け
検電ドライバー	電圧の有無確認	差し込むだけで簡易確認可能	◎
テスター（アナログ／デジタル）	電圧・電流・抵抗の測定	多機能で正確性が高い	○
クランプメーター	非接触で電流測定が可能	太い電線の測定にも対応	△
絶縁抵抗計	絶縁状態の確認（主に業務用）	法定点検にも使用される	×

ブレーカーをONにして、各回路に電気が届いているかを検電ドライバーでチェックします。照明スイッチやコンセントなど、施工箇所ごとに確認し、通電していない箇所があれば、配線ミスや接続不良の可能性を疑います。



その後、テスターを使用して電圧を測定します。一般住宅であれば、コンセントは100V前後が正常です。テスターの赤黒リードをコンセント穴に差し込み、表示された数値が基準内かどうか確認します。スイッチON/OFF時の反応や、2口コンセントの両方で電圧が取れるかも確認対象です。

配線後に絶縁抵抗計を使用することで、配線間の絶縁性が確保されているかも確認できます。水回りや屋外用回路では、湿気や経年劣化によって漏電のリスクが高まるため、絶縁確認は安全性を保つためにも重要です。

電気工事の配線は、見えない場所にあるからこそ正しい知識と準備が求められます。スイッチやコンセントの設置、屋内配線のルート設計、分電盤の結線やブレーカーの確認まで、一つひとつの作業には目的と意味があり、安全性と効率を両立させるための判断が必要です。

配線の種類選びや接続方法、天井や床下への通線、さらに絶縁や感電のリスク管理まで、すべての工程が適切に行われてこそ、安心して電気設備を使い続けることができます。とくに漏電やショート、過電流といった事故は、初期の工事段階での小さなミスが引き金になることが多く、後から気付いても手遅れになるケースがあります。



配線作業の基本から実際の接続方法、施工後の点検まで、安全第一の基準に沿った対策を解説しました。「正しい方法がわからない」「費用や範囲の見極めが難しい」と感じていた方も、基礎知識と手順がわかれば、自分でできる作業と専門業者に任せるべき作業の境界がはっきりしてきます。無理をして感電や火災といったリスクを背負う前に、確実な知識で備えることが、配線トラブルを回避する第一歩です。

今ある設備をより安全に、快適に使い続けるために、ぜひ今日得た情報を現場や選定の場面で役立ててください。知識と準備があれば、電気工事はもっと身近で確実なものになります。

Q.電気工事でコンセントの位置を変更したいのですが、配線図がなくても作業できますか？

A.コンセントの位置変更は、屋内配線や分電盤の構造によって大きく異なります。配線図がない場合でもテスターや導通チェックを使って電線のルートを特定することは可能ですが、接続ミスによる感電やトラブルのリスクがあるため、専門的な知識と工具が必要です。安全を確保しながら正しく設置するためには、経験のある電気工事士に依頼するのが最も安心な方法です。



Q.天井裏や床下に電線を通す作業は、DIYでも対応可能なのでしょうか？

A.天井や床下での配線作業は一見シンプルに見えても、結線箇所の固定方法や配線の長さ、被覆の処理など注意すべき点が多くあります。とくに電線の通し方によっては、スイッチや照明器具が正しく機能しない場合もあるため、正確な知識と配線図に基づいた設計が重要です。感電や火災を防ぐ意味でも、施工後の通電確認を必ず行う必要があります。



Q.屋内配線のチェックポイントにはどのような項目がありますか？

A.屋内配線の点検では、接地の有無、絶縁の状態、電線の固定間隔、器具の接続方法などが重要です。ブレーカーまわりや照明の結線部分は、熱を持っていないか、緩みがないかを定期的に確認してください。分電盤や配電盤の配線は、施工時のミスが長期間気づかれないことも多いため、メンテナンスを怠ると火災のリスクも高まります。



Q.電気工事で使用する差込型コネクタと圧着端子の違いは何ですか？

A.差込型コネクタは電線を差し込むだけで接続できる便利な器具ですが、適合サイズの確認や配線の太さに注意が必要です。一方で圧着端子は圧着工具を使用してしっかりと固定するため、接触不良や緩みに強く、分電盤やブレーカーなど高信頼性が求められる場所で使われることが多いです。用途に応じて選び方を誤らないようにすることで、接続ミスやトラブルの発生を防げます。
